ডাই ও ডাই স্টকের ব্যবহার এবং ডাইস্টকের সাহায্যে ধাতব পদার্থের উপরিভাগে প্যাঁচ কর্তন

My Ads

অ্যাসাইনমেন্ট : ডাই ও ডাই স্টকের ব্যবহার এবং ডাইস্টকের সাহায্যে ধাতব পদার্থের উপরিভাগে প্যাঁচ কর্তন

শিখনফল/বিষয়বস্তু :

১। ডাইয়ের ধারণা

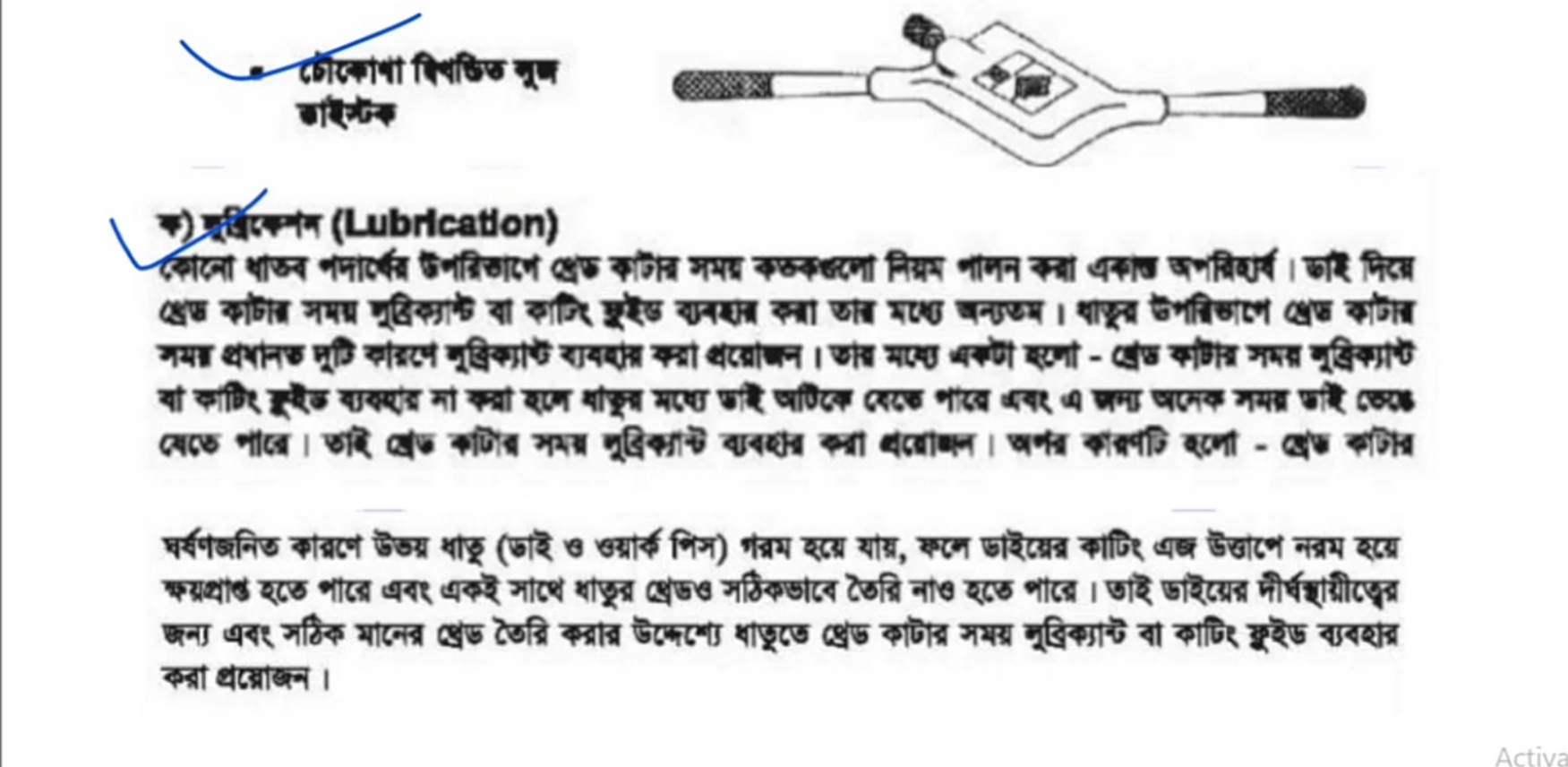

২। ডাই স্টকের ব্যবহারে লুব্রিকেশনের প্রয়ােজনীয়তা
৩। এক্সটারনাল থ্রেড কাটিং প্রণালী
৪। ডাই ভাঙ্গার কারণ

নির্দেশনা (সংকেত/ ধাপ/ পরিধি):

১। ডাইয়ের ধারণা ব্যক্ত করতে হবে। (প্রকারভেদসহ)
২। ডাই স্টকের ব্যবহারে লুব্রিকেশনের প্রয়ােজনীয়তা ব্যাখ্যা করতে হবে। ৩। এক্সটারনাল থ্রেড কাটিং প্রণালী বর্ণনা করতে হবে।
৪। ডাই ভাঙ্গার কারণসমূহ উল্লেখ করতে হবে।

উত্তর সমূহ:

এসাইনমেন্ট সম্পর্কে যে কোন প্রশ্ন আপনার মতামত জানাতে পারেন আমাদের কে YouTube : Like Page ইমেল : assignment@banglanewsexpress.com

১। ডাইয়ের ধারণা : ধাতব বস্তুর অভ্যন্তরে প্যাচ কাটার জন্য শক্ত ইস্পাতের তৈরি একখন্ড চ্যাপ্টা যন্ত্র যার ভিতরের দিকে গােলাকার এজ হিসেবে কাজ করে , এরূপ হস্তচালিত যন্ত্রকে ডাই বলে ।

ডাই কঠিন ও শক্ত ধাতু দিয়ে তৈরি হয়ে থাকে । একে চালানাের জন্য ডাই বেঞ বা ডাই স্টক ব্যবহার করা হয়ে থাকে । ডাই দিয়ে পাইপের বাইরের দিকে অথবা গােলাকার লৌহ দন্ড , শ্যাফট ইত্যাদির গায়ে থ্রেড কাটা হয় ।

ডাই এর প্রকারভেদঃ

My Ads

[ বি:দ্র: নমুনা উত্তর দাতা: রাকিব হোসেন সজল ©সর্বস্বত্ব সংরক্ষিত (বাংলা নিউজ এক্সপ্রেস)]

My Ads

My Ads

৩। এক্সটারনাল থ্রেড কাটিং প্রণালী ওয়ার্ক পিচের যে প্রান্তে গ্রেভ কাটা হবে সেই প্রান্ত প্রথমে গ্রাইন্ডিং করে অথবা ফাইলে ঘৰে কিছুটা সরু বা ট্যাপার করে নিতে হয় । এরপর জটিকে উপর – নিচে খাড়াভাবে সরু প্রান্ত উপর দিকে রেখে টেবিল ভাইসে শক্ত ও মজবুত করে অটিকাতে হয় ।

ব্রেডের ব্যাসের উপর ভিত্তি করে গ্রেড কটিার ডাই নির্বাচন করতে হয় । ডাই স্টকে নির্বাচিত ডাইকে স্থাপন করে সেট জুর সাহায্যে ডাইয়ের ছিদ্রপথ জবের মাথায় ঢােকার উপযােগী করে সেট করতে হয় । এবার জবের মাথায় ডাইস্টকসহ ডাই এমন ভাবে প্রবেশ করাতে হয় যেন জবের সাথে ডাইস্টক লম্বভাবে থাকে ।

ডাইস্টকের হাতল দুটি দুই হাতে শক্ত করে ধরে নিচের দিকে চাপসহ ডান দিকে ( রাইট হ্যাভ ব্রেডের জন্য ) ঘুরিয়ে প্যাচ কাটা শুরু করতে হয় । থ্রেড কাটার সময় ডাই ও গ্রেডের সংযােগস্থলে কাটিং ফ্লুইড প্রয়ােগ করতে হয় । ব্রেড কাটার মাঝে মাঝে ডাই উল্টা দিকে আধা প্যাঁচ ঘুরিয়ে কাটা ধাতকণা ( মেটাল চিপস ) বের করে দিতে হয় ।

নির্দিষ্ট অংশে প্যাচ কাটা হলে উল্টা দিকে ঘুরিয়ে জবের মাথা থেকে ডাই বের করে আনতে হয় । তারপর সেট – ফু ঘুরিয়ে ভাইয়ের ব্যাস একটু কমিয়ে পুনরায় জবে থ্রেড কাটতে হয় ।

My Ads

এভাবে কয়েক বার প্যাচ কেটে নির্দিষ্ট মাপে গ্রেড কাটা সম্পন্ন করতে হয় । শেষে প্ৰেড – পিস গেজের সাহায্যে অথবা ডাই নাট দিয়ে থ্রেডের মাপ পরীক্ষা করতে হয় ।

৪. ডাই ভাঙ্গার কারণসমূহঃ ডাই দ্বারা থ্রেড কাটার সময় সঠিক নিয়ম অনুসরণ না করা হলে ডাই ভেঙে যেতে পারে । নিম্নে ডাই ভঙ্গার কারণসমূহ উল্লেখ করা হলাে ।

১ ) জবের অ্যাক্সিস বা অক্ষের সাথে সঠিক অ্যালাইনমেষ্টে ডাই সংযুক্ত না হলে ডাই সঠিক পথে অগ্রসর হতে পারবে না এবং পার্শ্ব চাপের ফলে ডাই ভেঙে যেতে পারে ।

২ ) ডাইস্টকের হাতলের যে কোনাে এক প্রান্তে নিম্ন – মুখি চাপ বেশি পড়লে ভাই ভেঙে যেতে পারে ।

My Ads

৩ ) কাটিং চিপসে ডাইয়ের ফুট জ্যাম হয়ে গেলে ডাই অগ্রসরে বাধাগ্রস্থ হয়ে ডাই ভেঙে যেতে পারে ।

৪ ) ডাই সাইজ সঠিকভাবে নির্ণয় করা না হলে বা উপযুক্ত মাপের চেয়ে ছােট হলে এবং ডাই কঠিনভাবে ঢুকানাের চেষ্টা করলে ডাই অগ্রসরে দস্থ হয়ে ডাই ভেঙে যেতে পারে ।

৫ ) গ্রেড কটিার সময় কাটিংফুইড ব্যবহার না করা হলে অতিরিক্ত টর্কের কারণে ডাই ভেঙে যেতে পারে।

[ বি:দ্র: নমুনা উত্তর দাতা: রাকিব হোসেন সজল কপিরাইট: (বাংলা নিউজ এক্সপ্রেস)]
