মেট্রোরেলের বিয়ারিং প্যাড কী,বিয়ারিং প্যাড কি ভাবে কাজ করে

মেট্রোরেলের বিয়ারিং প্যাড কী,বিয়ারিং প্যাড কি ভাবে কাজ করে, বিয়ারিং প্যাড খুলে পড়ার কারণ কী হতে পারে, মেট্রোরেলের বিয়ারিং প্যাড খুলে পড়ে দুর্ঘটনার তালিকা সারা বিশ্বের

মেট্রোরেলের বিয়ারিং প্যাড একটি অত্যন্ত গুরুত্বপূর্ণ নিরাপত্তা উপাদান। আপনার প্রশ্নগুলোর বিস্তারিত উত্তর নিচে দেওয়া হল:

১. মেট্রোরেলের বিয়ারিং প্যাড কী?

বিয়ারিং প্যাড হলো একটি বিশেষ ধরনের নিওপ্রিন বা ইলাস্টোমারিক প্যাড যা মেট্রোরেলের ব্রিজ বা ভায়াডাক্টের কলাম (পিলার) এবং এর উপর বসানো স্প্যান (বিম/গার্ডার) এর মধ্যকার সংযোগস্থলে বসানো থাকে।

• উদ্দেশ্য: এটি মূলত একটি শক অ্যাবজর্ভার এবং ফ্লেক্সিবল জয়েন্টের মতো কাজ করে।
• গুরুত্ব: এটি ভূমিকম্প, ট্রেনের চাপ, তাপমাত্রার পরিবর্তনের কারণে সৃষ্ট প্রসারণ ও সংকোচন, এবং বাতাসের চাপ থেকে সৃষ্ট শক্তিকে শোষণ করে নেয়। এর ফলে পুরো স্ট্রাকচারটি নমনীয় থাকে এবং কোনোরকম ফাটল বা বিকৃতি ছাড়াই শক্তি পরিচালনা করতে পারে।

সহজ ভাষায়, বিয়ারিং প্যাড হলো মেট্রোরেল সেতুর “কুশন” বা “জয়েন্ট” যা ভাইব্রেশন ও শক শোষণ করে।

২. বিয়ারিং প্যাড কিভাবে কাজ করে?

বিয়ারিং প্যাড নিম্নলিখিত উপায়ে কাজ করে:

1. ভারবহন (Load Transfer): এটি উপরের স্প্যান (যার উপর রেল ট্র্যাক বসানো) থেকে নিচের কলামে ওজন (ট্রেনের ওজন, সেতুর নিজস্ব ওজন) সুরক্ষিতভাবে স্থানান্তর করে।
2. তাপীয় প্রসারণ ও সংকোচন মোকাবেলা করা: গরমে সেতুর উপাদান (কংক্রিট, ইস্পাত) প্রসারিত হয় এবং শীতে সঙ্কুচিত হয়। বিয়ারিং প্যাড এই চলাচলকে (Movement) সম্ভব করে দেয় without causing damage to the structure.
3. ভূমিকম্প ও গতিশীল চাপ শোষণ করা: ভূমিকম্পের সময় বা ট্রেন দ্রুত গতিতে চলার সময় যে কম্পন ও শক ওয়েভ তৈরি হয়, বিয়ারিং প্যাড তার একটি বড় অংশ শোষণ করে নেয়। এটি নমনীয় (Flexible) কিন্তু শক্তিশালী (Strong) উপাদান দিয়ে তৈরি, যা এ ধরনের শক্তি কমানোর (Damping) জন্য ডিজাইন করা হয়েছে।
4. ঘূর্ণন মোকাবেলা করা: সেতুর বিভিন্ন অংশে অসম চাপ পড়লে সেখানে সামান্য ঘূর্ণনের সৃষ্টি হতে পারে। বিয়ারিং প্যাড সেই ঘূর্ণনশীল চাপও গ্রহণ করতে সক্ষম।

কাজের পদ্ধতি সংক্ষেপে: এটি একটি নমনীয় মাধ্যম হিসেবে কাজ করে যা কাঠামোর বিভিন্ন অংশকে একে অপরের gegenüber সামান্য নড়াচড়া করতে দেয়,但同时 সমগ্র কাঠিমোটি যাতে অক্ষত থাকে তা নিশ্চিত করে।

৩. বিয়ারিং প্যাড খুলে পড়ার কারণ কী হতে পারে?

বিয়ারিং প্যাড খুলে পড়া বা বিচ্ছিন্ন হওয়া একটি গুরুতর ত্রুটি, যার পিছনে নিম্নলিখিত কারণগুলো থাকতে পারে:

1. ভুল ডিজাইন: বিয়ারিং প্যাডের ডিজাইন যদি প্রকৃত চাহিদা (যেমন, ট্রেনের গতি, ওজন, পরিবেশগত চাপ) অনুযায়ী না হয়, তাহলে এটি ব্যর্থ হতে পারে।
2. খারাপ বা নিম্নমানের উপকরণ: সঠিক স্পেসিফিকেশন অনুযায়ী যদি নিম্নমানের নিওপ্রিন, রাবার বা ইস্পাত ব্যবহার করা হয়, তাহলে বিয়ারিং প্যাড দ্রুত ক্ষয়ে যাবে বা তার স্থিতিস্থাপকতা হারাবে।
3. অপ্রতুল বা ত্রুটিপূর্ণ ইনস্টলেশন: ইনস্টলেশনের সময় যদি সঠিক প্রক্রিয়া অনুসরণ না করা হয়, যেমন—বোল্ট ঠিকমতো টাইট না করা, অ্যানকারেজ সঠিক না হওয়া, বা প্যাডটি সঠিকভাবে পজিশন না করা, তাহলে এটি স্থানচ্যুত হতে পারে।
4. অতিরিক্ত পরিধান ও টিয়ার: সময়ের সাথে সাথে এবং ট্রেনের অবিরাম চলাচলের কারণে বিয়ারিং প্যাডের উপকরণ ক্লান্ত হয়ে পড়ে (Material Fatigue) এবং এর শক্তি হারায়।
5. অনুপযুক্ত রক্ষণাবেক্ষণ: নিয়মিত পরিদর্শন এবং রক্ষণাবেক্ষণ না করলে ক্ষয়ক্ষতি বা ছিদ্র আগে থেকে ধরা পড়ে না, যা হঠাৎ করে ব্যর্থতার কারণ হতে পারে।
6. অপ্রত্যাশিত বহিরাগত বল: স্বাভাবিক ডিজাইন সীমার চেয়ে অনেক বেশি মাত্রার ভূমিকম্প বা অন্য কোনও দুর্ঘটনা ঘটলে বিয়ারিং প্যাড বিচ্ছিন্ন হতে পারে।
7. নির্মাণ ত্রুটি: সংশ্লিষ্ট ব্রিজ বা স্প্যানের নির্মাণে যদি কোনও ত্রুটি থেকে যায়, যা বিয়ারিং প্যাডের উপর অসম চাপ তৈরি করে, সেটিও একটি কারণ।

৪. মেট্রোরেলের বিয়ারিং প্যাড খুলে পড়ে দুর্ঘটনার তালিকা (সারা বিশ্বে)

বিয়ারিং প্যাডের ব্যর্থতার কারণে সরাসরি পুরো মেট্রোরেল ধসে পড়ার মত বড় দুর্ঘটনা খুবই বিরল, কারণ আধুনিক ইঞ্জিনিয়ারিংে একাধিক নিরাপত্তা ব্যবস্থা থাকে। তবে, বিয়ারিং প্যাডের সমস্যা গঠনগত অখণ্ডতা কমিয়ে দেয় এবং অন্যান্য ব্যর্থতার সূচনা করতে পারে। এ ধরনের কিছু উল্লেখযোগ্য ঘটনা নিম্নরূপ:

• তাইপেই মেট্রো (তাইওয়ান), ২০২২: উত্তর তাইপেইয়ের একটি নির্মাণাধীন মেট্রোরেল ভায়াডাক্ট থেকে একটি বিয়ারিং প্যাড স্থানচ্যুত হওয়ার ঘটনা রিপোর্ট হয়। এটি নির্মাণ ত্রুটির সাথে সম্পর্কিত ছিল। ধস না ঘটলেও এটি গঠনগত ঝুঁকি তৈরি করেছিল।
• হিউস্টন মেট্রোরেল (যুক্তরাষ্ট্র), ২০০৪: একটি বিয়ারিং প্যাডের ব্যর্থতা একটি সেতুর অংশে ফাটল সৃষ্টির সাথে যুক্ত ছিল, যা পরিষেবা বন্ধ হওয়া এবং ব্যাপক মেরামতের necessity তৈরি করেছিল।
• বিভিন্ন উচ্চ-গতির রেল লাইন ও সেতু: যদিও সরাসরি মেট্রোরেল নয়, কিন্তু রেলওয়ে সেতুতে বিয়ারিং প্যাডের ব্যর্থতা বেশ কয়েকটি ঘটনার সাথে যুক্ত। যেমন, চীনের কিছু হাই-স্পিড রেল লাইন নির্মাণকালে পরে বিয়ারিং প্যাডের ত্রুটি রিপোর্ট হয়েছে।
• ভারত (দিল্লি মেট্রো): দিল্লি মেট্রোর একটি স্টেশনের ছাদ ধসের (২০০৯) পিছনে সরাসরি বিয়ারিং প্যাড দায়ী না হলেও, নির্মাণ ত্রুটি এবং ডিজাইন ত্রুটিকে দায়ী করা হয়েছিল, যা এই ধরনের ক্রিটিকাল কম্পোনেন্টের গুরুত্বকে Underline করে।

গুরুত্বপূর্ণ নোট: বিয়ারিং প্যাডের ব্যর্থতা প্রায়ই দুর্ঘটনার “কারণ” না হয়ে “লক্ষণ” হয়। এটি সাধারণত একটি বৃহত্তর সমস্যার ইঙ্গিত দেয়, যেমন—নকশা, নির্মাণ বা রক্ষণাবেক্ষণ সংক্রান্ত ত্রুটি। তাই, কোনও বিয়ারিং প্যাড খুলে পড়া বা ক্ষতিগ্রস্ত হওয়া মাত্রই কর্তৃপক্ষ জরুরি ভিত্তিতে সেটি মেরামত করে এবং পুরো স্ট্রাকচার পরীক্ষা করে, যাতে ক্যাটাস্ট্রোফিক ফেইলিউর (বৃহৎ ব্যর্থতা) রোধ করা যায়।

উপসংহার: মেট্রোরেলের বিয়ারিং প্যাড একটি ছোট কম্পোনেন্ট, কিন্তু এটি পুরো সিস্টেমের নিরাপত্তা ও স্থায়িত্বের জন্য অত্যন্ত গুরুত্বপূর্ণ। এর ব্যর্থতা কোনও দুর্ঘটনার সরাসরি কারণ হোক বা না হোক, এটি একটি গুরুতর সতর্ক সংকেত যা অবিলম্বে মনোযোগ ও ব্যবস্থা গ্রহণের দাবিদার।

আরো ও সাজেশন:-

Honors Suggestion Links	প্রশ্ন সমাধান সমূহ
Degree Suggestion Links	BCS Exan Solution
HSC Suggestion Links	2016 সাল থেকে সকল জব পরীক্ষার প্রশ্ন উত্তর
SSC ‍& JSC Suggestion Links	বিষয় ভিত্তিক জব পরিক্ষার সাজেশন
গণিত এর সমাথান	Book PDF

গতকাল কের মেট্রো এর বিয়ারিং প্যাড দুর্ঘটনা থেকে আমি যতটুকু পর্যবেক্ষণ করলাম ও যা পেলাম:

১. ২০২৪ এর ঘটনায় বুয়েটের দুর্ঘটনা গবেষণা ইনস্টিটিউটের অধ্যাপক হাদিউজ্জামান স্যার জানান, ট্রেনের বাঁক নেওয়ার স্থানে অতিরিক্ত চাপে বিয়ারিং প্যাড আলগা হয়ে যায়। তিনি বলেন, ভায়াডাক্ট স্থাপনের সময় বিয়ারিংয়ের রাবার প্যাড সুরক্ষিত না করায় এটি অতিরিক্ত চাপ সহ্য করতে পারেনি। ভবিষ্যতে এমন ঘটনা এড়াতে তিনি আরও চাপ-সহনশীল এবং উন্নত প্রযুক্তির বিয়ারিং প্যাড ব্যবহারের সুপারিশ করেছেন।

২. দুর্ঘটনা ঘটে মূলত ফার্মগেট এর স্টেশন এর পাশে, বলা বাহুল্য যে ফার্মগেট এর ২ পাশেই মেট্রো রেলে বাঁক রয়েছে, আর এ সকল বাঁকে সাধারণত ট্রেনের ওজন ও বাঁক ঘোরার পার্শ্ববর্তী ধাক্কা (Lateral Force) বিয়ারিং প্যাড এর উপর পড়ে।

৩. যেহেতু আগেই পরীক্ষা নিরীক্ষার মাধ্যমে বিয়ারিং প্যাড এর গুণগত মান নিয়ে আলোচনা হয় তাই মেটেরিয়াল খুব বেশি ভালো মানের ছিলো না।

৪. বিয়ারিং প্যাড গুলো এমন ভাবে স্থাপন করা ছিলো যেখানে বিয়ারিং প্যাড আটকে রাখার মতো কোন ব্যবস্থা ছিলো না।

এখন আসি কারণ কি সেটা জানতে:

২,৩ ও ৪ নং পয়েন্ট থেকে; যেহেতু রেল লাইনে বাঁক রয়েছে, সুতরাং vertical লোড এর সাথে lateral force বিয়ারিং প্যাডে অতিরিক্ত চাপ সৃষ্টি করে, প্যাড আটকে রাখার কোনও ব্যবস্থা ছিলনা এবং এর সাথে যখন নিম্নমানের প্যাড যোগ হলো, প্রচণ্ড পার্শ্ববর্তী চাপে নিজেই ফেটে/ছিঁড়ে বিকৃত হয়ে যায়, নিজেই ফেটে বা ছিঁড়ে তার নিজস্ব আকৃতি হারায়, তখন এটি আর কংক্রিটের খাঁজের মধ্যে ঠিকভাবে বসে থাকতে পারে না। এটি তখন বিকৃত রাবারের একটি পিচ্ছিল ব্লকে পরিণত হয়, যা খুব সহজেই সেই খাঁজ টপকে বা ভেঙে (“rolling-over”) বাইরে ছিটকে পড়ে যায়।

ঘটনার মূল কারণ: (ডিজাইন ক্রুটি ও নিম্ন মানের প্যাড)

এই দুর্ঘটনার পেছনে রয়েছে একটি মারাত্মক ডিজাইন ত্রুটি, ফার্মগেটের মতো উচ্চ-ঝুঁকিপূর্ণ বাঁকে কানেকশন বোল্ট ব্যবহার না করা। ডিজাইনাররা ভুলবশত ভেবেছিলেন শুধু ঘর্ষণ ও কংক্রিটের খাঁজই ট্রেনের তীব্র পার্শ্ববর্তী ধাক্কা (Lateral Force) সামলানোর জন্য যথেষ্ট।

এই মূল ত্রুটির সাথে যখন নিম্নমানের বিয়ারিং প্যাড যুক্ত হলো, তখন বিপর্যয়টি ছিল কেবল সময়ের ব্যাপার। প্যাডগুলো সেই প্রচণ্ড চাপ সহ্য করতে না পেরে পিলারের ওপরেই ফেটে বিকৃত হয়ে যায়। একবার আকৃতি হারানোর পর, এই ভাঙা ও পিচ্ছিল প্যাডগুলো আর কংক্রিটের খাঁজের মধ্যে আটকে থাকতে পারেনি, ফলস্বরূপ ছিটকে পড়ে এই ভয়াবহ দুর্ঘটনাটি ঘটে।

সম্ভাব্য সমাধান:

(১ নং পয়েন্টে গত বছরেই বুয়েটের দুর্ঘটনা গবেষণা ইনস্টিটিউটের অধ্যাপক হাদিউজ্জামান স্যার গত বছর ই সুপারিশ করেছেন যেন ভবিষ্যতে এমন ঘটনা এড়াতে আরও চাপ-সহনশীল এবং উন্নত প্রযুক্তির বিয়ারিং প্যাড ব্যবহার করা হয়। এটাই বড় সমাধান)

সাথে সকল বাঁকে ভায়াডাক্টের সাথে প্যাডকে পিলারের ওপর শক্তভাবে অ্যাঙ্কর (অতিরিক্ত বোল্ট বা স্টিল ‘শেয়ার কী’ সিস্টেম) করে আটকে রাখার জন্য নতুন ডিজাইন করে তা দ্রুত বাস্তবায়ন করা ও কঠোর রক্ষণাবেক্ষণ করা।

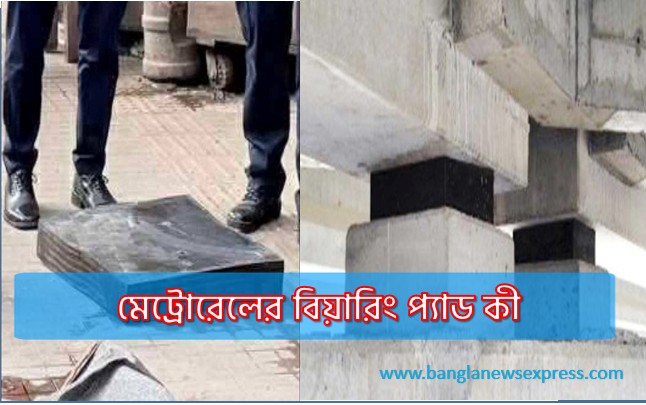

বিয়ারিং প্যাড এর ফটো তে প্যাড এর আকার আকৃতি দেখে ভালো ভাবে ধারণা করা যাচ্ছে।

রেফারেন্স আমার আইডি এর মূল পোস্টে কমেন্ট সেকশনে দেওয়া আছে।
