এসাইনমেন্ট শিরোনামঃ তিন ফেজ ইন্ডাকশন মোটর চালু করার বিভিন্ন পদ্ধতি সম্পর্কে দক্ষতা অর্জন।

উত্তর সমূহ

এসাইনমেন্ট সম্পর্কে প্রশ্ন ও মতামত জানাতে পারেন আমাদের কে Google News <>YouTube : Like Page ইমেল : assignment@banglanewsexpress.com

মােটর চালুকরনের বিশেষ পদ্ধতি অবলম্বনের কারনঃ

মােটর চালু করার মুহূর্তে রােটর স্থির অবস্থায় থাকে । ফলে স্টেটরে পূর্ণ ভােল্টেজ প্রয়ােগ করা হলে , স্থির অবস্থায় রােটরে কোনাে ব্যাক ই , এম , এফ থাকে না । ফলে মােটর চালু করার সময় লাইন হতে হল লােড কারেন্টের ৫ হতে ৭ গুণ বেশি কাৱেন্ট প্রবাহিত হয় । চালু করার মুহূর্ত হতে রােটর পূর্ণ গতিতে না পৌঁছানাে পর্যন্ত এ কারেন্ট প্রবাহিত হয় । ফলে মােটরের ওয়াইন্ডিং , ফিউচ্ছ , সুইচ , তার ইত্যাদি পুড়ে যেতে পারে । মােটর চালু করার সময় অধিক কারেন্ট প্রবাহিত হলে লাইনে ভােল্টেজ ড্রপ বেশি হয় । ফলে সরবরাহের সাথে সংযুক্ত অন্যান্য রানিং মেশিন কম ভােল্টেজ পাওয়ায় বন্ধ হয়ে যেতে পারে । চালু করার সময় যাতে নিরাপদের চেয়ে বেশি কারেন্ট প্রবাহিত হতে পারে এবং পূর্ণ গতিতে চলার সময় ফুল ভােল্টেজ সরবরাহ পেতে পারে , তার জন্য বিশেষ চালুকরণ পদ্ধতি অবলম্বন করা হয় ।

মােটর চালুকরণে বিভিন্ন পদ্ধতির নাম

তিন ফেজ ইন্ডাকশন মােটর চালু করার জন্য নিম্নলিখিত পদ্ধতিসমূহ ব্যবহৃত হয় –

( ক ) ফুল ভােল্টেজ পদ্ধতি

( খ ) হ্রাসকৃত ভােল্টেজ পদ্ধতি

( গ ) আংশিক ওয়াইন্ডিং পদ্ধতি

( ঘ ) রােটর রেজিস্ট্যান্স পদ্ধতি ।

[ বি:দ্র: নমুনা উত্তর দাতা: রাকিব হোসেন সজল ©সর্বস্বত্ব সংরক্ষিত (বাংলা নিউজ এক্সপ্রেস)]

পদ্ধতিগুলাের মধ্যে রােটর রেজিস্ট্যান্স শুধুমাত্র স্লিপ রিং মােটরের ক্ষেত্রে এবং অন্যান্য পদ্ধতিগুলাে স্কুইরেল কেজ ইন্ডাকশন মােটরের ক্ষেত্রে ব্যবহৃত হয় । হ্রাসকৃত ভােল্টেজ পদ্ধতিতে চালু করার সময়ে মােটরের স্টেটরে লাইন ভােল্টেজের চেয়ে কম ভােল্টেজ প্রয়ােগ করা হয় এবং মােটর পূর্ণ গতিতে ঘুরতে শুরু করলে স্টেটরে ফুল ভোল্টে প্রয়ােগ করা হয় । এই পদ্ধতিতে নিমলিখিত ব্যবস্থাসমূহ গ্রহণ করা হয় –

( ক ) প্রাইমারি রিহােষ্টেট পদ্ধতি

( খ ) অটো – ট্রান্সফরমার পদ্ধতি

My Ads

( গ ) স্টার – ডেল্টা স্টার্টার পদ্ধতি ।

তিন ফেজ ইন্ডাকশন মোটর চালু করার বিভিন্ন পদ্ধতি সম্পর্কে দক্ষতা অর্জন, ভোকেশনাল ১০ম শ্রেণির জেনারেল ইলেকট্রিক্যাল ওয়ার্কস (১) ২য় পত্র এসাইনমেন্ট নমুনা সমাধান ২০২১ https://www.banglanewsexpress.com/

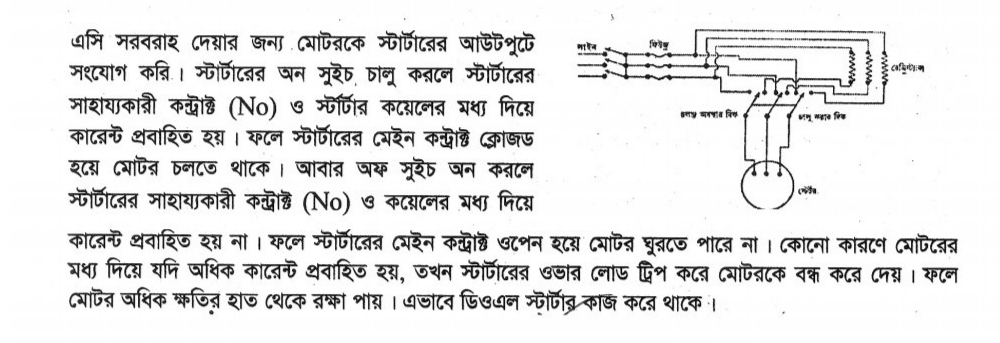

ইন্ডাকশন মােটর চালু করার সময় মােটরের রােটরে কোনাে ব্যাক ই এম এফ থাকে না । ফলে মােটর চালু করার সময় লাইন হতে ফুল লােড কারেন্টের চেয়ে ৫ হতে ৭ গুণ বেশি কারেন্ট প্রবাহিত হয় । মােটরে স্টার্টার ব্যবহার করলে লাইন হতে ১.৫ গুণ হতে ২ গুণের বেশি কারেন্ট প্রবাহিত হতে দেয় না । ফলে মােটরকে নিরাপদে চালু করা যায় । তিন ফেজ
