এস.এস.সি (ভোক) ৯ম শ্রেণি জেনারেল মেকানিক্স (২) ১ম পত্র ৩য় সপ্তাহের অ্যাসাইনমেন্ট সমাধান/উত্তর ২০২১

অ্যাসাইনমেন্ট : মেশিন শপ ব্যবহার করে অসূক্ষ ও সূক্ষ পরিমাপক টুলস এর পার্থক্য নিরুপণ ।

 শিখনফল/বিষয়বস্তু :

• মেশিন শপের ধারণা
• মেশিন শপের তালিকা
• একটি মেশিন শপের লে-আউট এর বৈশিষ্ট্য

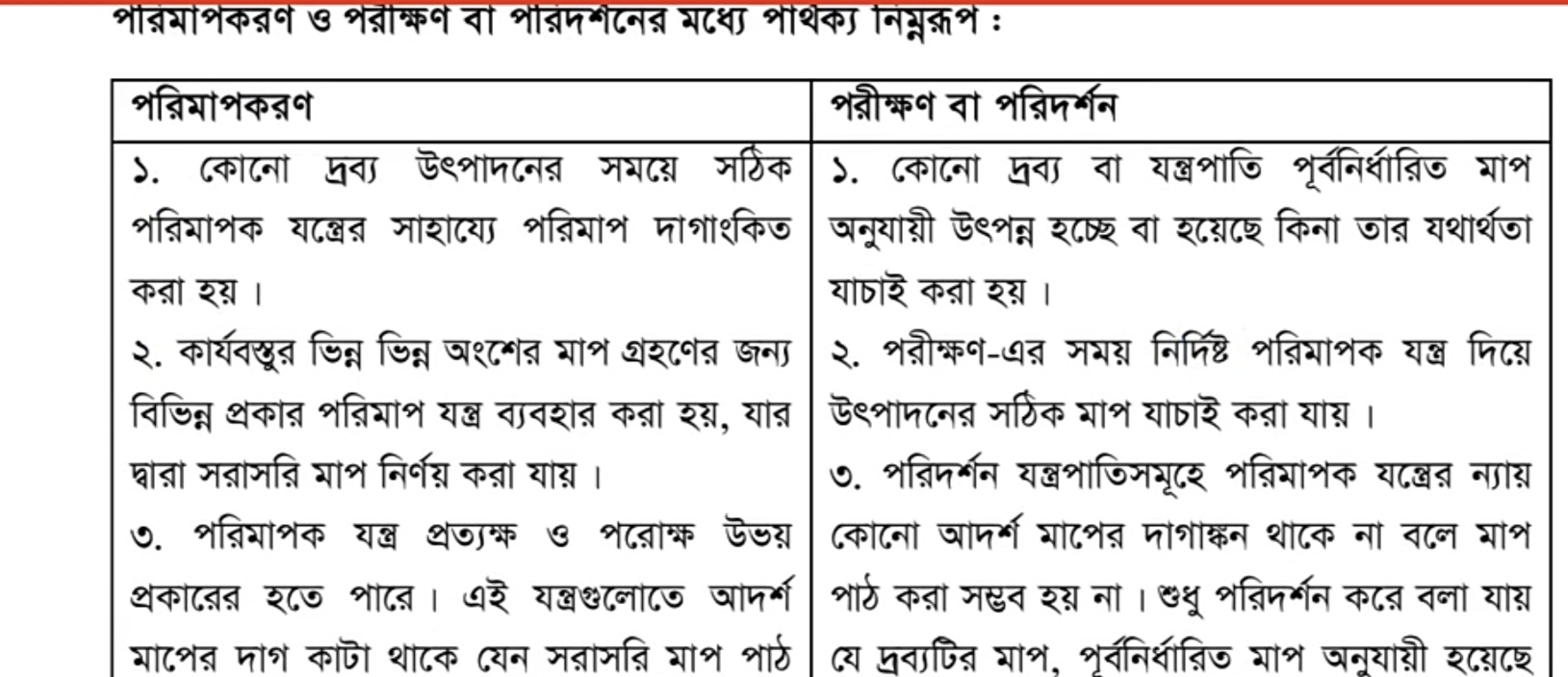

• পরিমাপ ও পরীক্ষণ প্রক্রিয়া তুলনা

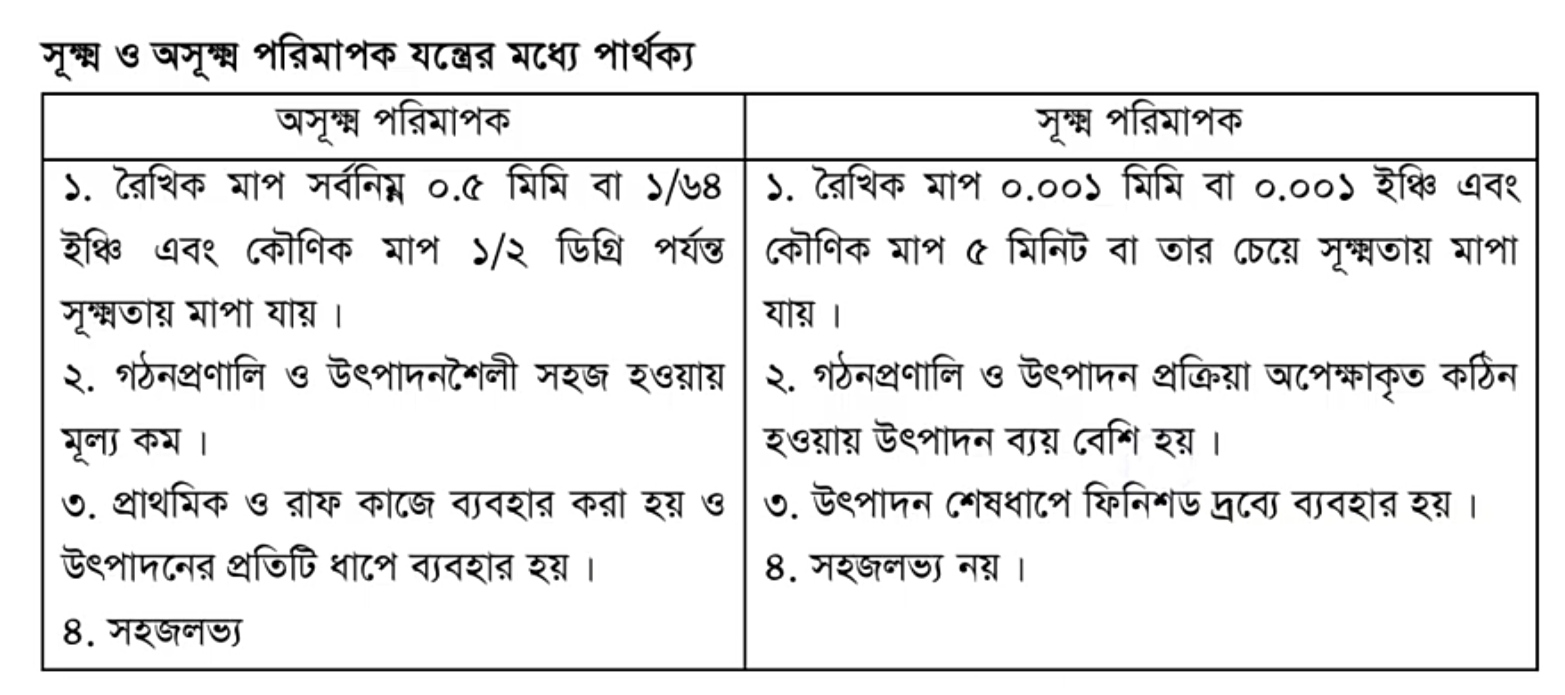

• অসূক্ষ ও সূক্ষ পরিমাপক টুলস এর পার্থক্য নিরুপণ

নির্দেশনা (সংকেত/ ধাপ/ পরিধি):

• মেশিন শপের ধারণা এবং মেশিন শপ এর মেশিনসমূহের তালিকা লিপিবদ্ধ করতে হবে
• মেশিন শপের বৈশিষ্ট্য উল্লেখ করে একটি লেদ মেশিনের লে- আউট অংকন করতে হবে
• পরিমাপ ও পরীক্ষণ প্রক্রিয়া পার্থক্য করতে হবে।
• অসূক্ষ ও সূক্ষ পরিমাপক টুলস এর পার্থক্য নিরুপন করতে হবে।

উত্তর সমূহ:

এসাইনমেন্ট সম্পর্কে যে কোন প্রশ্ন আপনার মতামত জানাতে পারেন আমাদের কে YouTube : Like Page ইমেল : assignment@banglanewsexpress.com

মেশিন শপ ধারণাঃ

উৎপাদনশীল যন্ত্রপাতি তৈরি ও রক্ষণাবেক্ষণের সূতিকাগার হলাে মেশিন শপ । বিভিন্ন ধরনের মেশিন টুলস নিয়ে লে – আউট প্ল্যান অনুযায়ী সুসজ্জিত কর্মক্ষেত্র মেশিন শপ নামে অভিহিত । প্রকৃত অর্থে মেশিন শপ হলাে এমন একটি স্থান , যেখানে মেশিন বা যন্ত্রাংশ তৈরির জন্য ধাতুকে প্রয়ােজনীয় আকার , আকৃতি প্রদানসহ মসৃণতায় কাটা হয় এবং সেগুলােকে সংযােজন করা হয় । অন্যভাবে বলা যায় , মেশিন শপ হলাে এমন একটি কর্মক্ষেত্র যেখানে কাৰ্যবস্তুর ওপর বিভিন্ন প্রক্রিয়া বা অপারেশন সম্পন্ন করার জন্য বিভিন্ন প্রকার মেশিন প্ল্যান অনুযায়ী বিদ্যমান থাকে । যেমন- লেদ মেশিন , মিলিং মেশিন , ড্রিলিং মেশিন , শেপিং মেশিন , গ্রাইন্ডিং মেশিন , ওয়েল্ডিং মেশিন ইত্যাদি । কোনাে যন্ত্র বা যন্ত্রাংশের সমাবেশ যখন নির্দিষ্ট উৎস থেকে শক্তি সঞ্চয় করে প্রয়ােজনীয় কার্য সম্পাদনে সক্ষম হয় তখন ঐ সমাবেশকে মেশিন বলা হয় । আর টুলস হলাে যান্ত্রিক সুবিধা সম্বলিত এক প্রকার ডিভাইস বা মাধ্যম যা ব্যবহার করে কাঁচামালকে প্রয়ােজন অনুযায়ী পূর্ব নির্ধারিত আকার , আকৃতি এবং মসৃণতায় পরিবর্তন করা হয় । মেশিন শপে বিভিন্ন ধরনের আকার , আকৃতি এবং মসৃণতার কাজ সম্পাদন করতে হয় । এ কাজগুলাে সম্পাদন করতে বিভিন্ন প্রকারের টুলস প্রয়ােজন হয় ।

অধিক ব্যবহার এবং কাজের গুরুত্ব বিবেচনা করে মেশিন শপে সচরাচর ব্যবহৃত টুলসকে প্রধানত তিন শ্রেণিতে ভাগ করা যায় । যেমন

( ক ) মেশিন টুলস ( Machine Tools )

( খ ) হ্যান্ড টুলস ( Hand Tools )

( গ ) মেজারিং টুলস ( Measuring Tools )

( ক ) মেশিন টুলস ( Machine Tools )

মেশিন টুলস হলাে এমন এক শক্তি চালিত ( Power Driven ) যান্ত্রিক ব্যবস্থা বা উৎপাদনকারী যন্ত্র যা বিভিন্ন প্রকার মেশিনিং অপারেশন সম্পাদনে ব্যবহার হয় । মেশিন টুলসের সাহায্যে কাস্টিং বা ঢালাইকৃত পেটানাে লােহা অথবা রােল্ড করা ধাতব বস্তুকে কাটা এবং তা থেকে অতিরিক্ত মেটাল বা ধাতু অপসারণ করা হয় ।

( খ ) হ্যান্ড টুলস ( Hand Tools )

সাধারণত হাতে চালিত বা কায়িক পরিশ্রমের দ্বারা যে সকল যন্ত্রপাতি ব্যবহার করে কাঁচামালকে নির্ধারিত আকার , আকৃতি ও মসৃণতায় আনা হয় সেগুলােকে হ্যান্ড টুলস বলা হয় । এক কথায় হস্তচালিত টুলস বা যন্ত্রকে হ্যান্ড টুলস বলে । মে

মেশিন শপে ব্যবহৃত মেশিন টুলসসমূহের নাম উল্লেখ করা হলাে

১.সেন্টার বা ইঞ্জিন লেদ ( Center or Engine Lathe )

২. TIST CGTN ( Turret Lathe )

৩. ক্যাপস্টান লেদ ( CapstanLathe )

৪. শেপিং মেশিন ( শেপার )Shaping achie ( shaper )

৫. সেনসিটিভ ড্রিলিং মেশিন ( Sensitive drilling machine )

৬.আপরাইট ড্রিলিং মেশিন ( Upright drilling machine )

৭. রেডিয়াল ড্রিলিং মেশিন ( Radial drilling machine )

৮. প্লেইন হরিজোম্যাটাল মিলিং মেশিন ( Plain horizontal milling machine )

 ৯. ইউনিভারসাল হরাইজন্টাল মিলিং মেশিন ( Universal horizontal milling machine )

১০. ভার্টিক্যাল মিলিং মেশিন ( Vertical milling machine )

১১. প্লেনিং মেশিন ( প্লেনার ) ( Plaming machine ) ( Planer )

১২. সারফেস গ্রাইন্ডিং মেশিন ( Surface grinding machine )

১৩. সিলিড্রিক্যাল গ্রাইন্ডিং মেশিন ( Cylindrical grinding machine )

১৪. টুল অ্যান্ড কাটার গ্রাইন্ডার ( Tool and Cutter grinder )

১৫. বােরিং মেশিন ( Boring Machine )

১৬. হােনিং মেশিন ( Honing machine )

১৭. বেন্ড – স ( Bed saw )

১৮. পাওয়ার হ্যাকস ( Power hacksaw )

১৯. শিয়ারিং প্রেস ( Shearing Press )

২০. বেন্ডিং মেশিন বা প্রেস ব্রেক ( Beding Machine or Press Brake )
